Elektronenstrahlschweißen

CNC Full-Service-Partner

Elektronenstrahlschweißen

Das Elektronenstrahlschweißen ist ein präzises, energieeffizientes Schweißverfahren für anspruchsvolle Bauteile und Werkstoffe. Als Systempartner begleiten wir Sie von der technischen Beratung über die Machbarkeitsprüfung bis zur Serienfertigung. Wir setzen auf Präzision, Effizienz und Zuverlässigkeit. Durch den fokussierten Elektronenstrahl erzielen wir reproduzierbare Ergebnisse mit minimalem Wärmeeintrag, geringen Wärmeeinflusszonen und reduziertem Verzug. Das Verfahren ist bekannt als EB-Schweißen und wird in der Automobilindustrie, Luftfahrt und Medizintechnik eingesetzt, wenn hochpräzise Verbindungen gefordert sind.

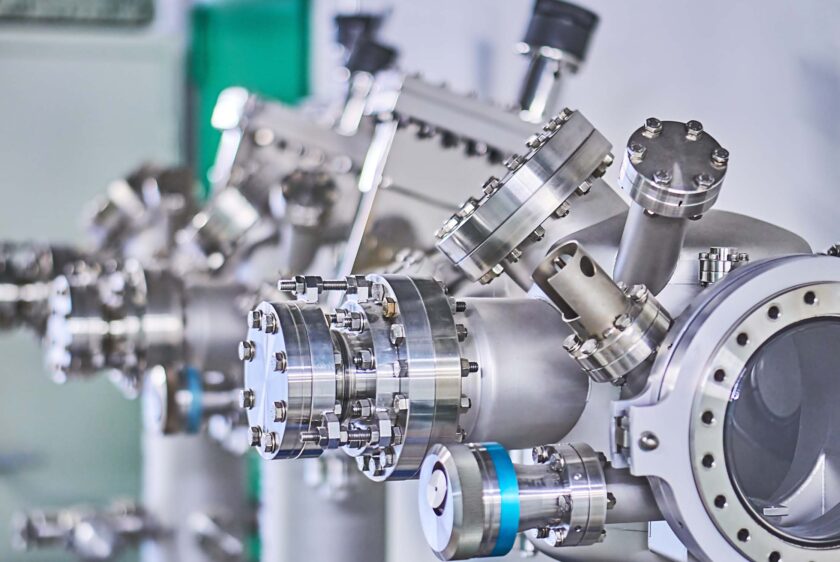

Im Fertigungsverbund erfolgt das Schweißen in der Vakuumkammer mit kontrollierter Atmosphäre und stabilen Prozessparametern. So entstehen qualitativ hochwertige Verbindungen, die den Bedarf führender Branchen nach Belastbarkeit und Genauigkeit erfüllen.

Elektronenstrahlschweißen auf einen Blick

Elektronenstrahlschweißen (EB-Schweißen) ist ein Fügeverfahren, bei dem ein im Vakuum gebündelter Elektronenstrahl mit hoher Energiedichte das Material lokal aufschmilzt – für tiefe, schlanke Nähte bei minimalem Wärmeeintrag und geringem Verzug. Eingesetzt wird es dort, wo hochpräzise und hochreine Verbindungen gefordert sind, etwa in Automobilindustrie, Luftfahrt und Medizintechnik. Schunk Präzision realisiert Elektronenstrahlschweißen als Systempartner – von der technischen Beratung über die Machbarkeitsprüfung bis zur Serienfertigung, mit dokumentierter Prozessführung.

Was ist Elektronenstrahlschweißen?

Beim Elektronenstrahlschweißen wird ein gebündelter Elektronenstrahl mit hoher Energiedichte auf das Werkstück gerichtet, um Material lokal aufzuschmelzen und dauerhaft zu verbinden. Das EB-Schweißen erzeugt präzise und hochwertige Schweißverbindungen mit geringem Wärmeeintrag. Charakteristisch sind tiefe, schlanke und parallele Nähte bei hohen Schweißgeschwindigkeiten.

Als Fügeverfahren mit kontrollierter Atmosphäre nutzt das Elektronenstrahlschweißen ein Vakuum, um Oxidation zu minimieren. Das Vakuum ermöglicht die Erzeugung von hochreinen Schweißnähten und sorgt für eine verlässliche Prozessstabilität. Für komplexe Bauteile und Kombinationen aus unterschiedlichen Materialien eröffnet das Verfahren eine Möglichkeit, selbst schwer schweißbare Werkstoffe sicher zu verbinden.

Wie funktioniert Elektronenstrahlschweißen?

Das Prinzip basiert auf der Beschleunigung geladener Teilchen. Eine Kathode erzeugt Elektronen, die durch Hochspannung und elektrische Felder beschleunigt werden. Magnetische Felder lenken und fokussieren den Strahl. Diese Strahlerzeugung findet im Hochvakuum statt, um Streuung zu vermeiden und eine hohe Energiedichte sicherzustellen. Trifft der Elektronenstrahl auf das Werkstück, wird die kinetische Energie in Wärme umgewandelt. Das Material wird lokal geschmolzen und verbunden. Eine Dampfkapillare, die durch den Elektronenstrahl erzeugt wird, ermöglicht Schweißtiefen bis in größere Materialdicken.

Prozessschritte und Regelgrößen

Strahlerzeugung mit Emission an der Kathode, Beschleunigung über Hochspannung, Fokussierung über Felder
Positionierung des Werkstücks in der Vakuumkammer und Steuerung der Prozess-Atmosphäre
Regel der Fokuslage, Strahlstrom und Leistung zur gezielten Energie-Einbringung
Schmelzbadbildung, Auftreffen des Strahls und Erstarrung zur dichten Naht

Das Prinzip der Dampfkapillare ermöglicht das Verbinden dicker Metalle mit minimalem Verzug. Je nach Einsatz kommt auch teilweises Vakuum zum Tragen, immer mit dem Ziel, den Energieeintrag effizient zu steuern und die Geschwindigkeit sowie die Schweißgeschwindigkeiten an das Bauteil anzupassen.

Welche Varianten gibt es beim Elektronenstrahlschweißen?

Im Fertigungsverbund wird ein breites Bearbeitungsspektrum im Elektronenstrahlschweißen abgedeckt. Für die Serienfertigung kommen automatisierte Spannkonzepte und integrierte Messtechnik zum Einsatz. Typische Varianten und Optionen:

Schweißen im Vollvakuum für hochreine Schweißnaht-Qualität
Teilvakuum-Lösungen für kurze Taktzeiten und flexible Anwendungen
Hochpräzise Nahtführung mit kamerabasierten Systemen und adaptiver Strahllage
Mehrlagige Naht-Geometrien für dickwandige Bauteile
EB-Micro-Joint für feinste Teile und mikrostrukturierte Werkstücke

Die Möglichkeit, Werkstoff-Kombinationen gezielt zu verbinden, ist ein zentrales Plus. Je nach Bedarf arbeiten wir mit Zusatzmaterial, wenn es die Geometrie oder die Eigenschaften der Naht erfordern. Bei dünnwandigen Teilen stehen hochdynamische Achssysteme für hohe Schweißgeschwindigkeiten zur Verfügung.

Welche Vorteile bietet Elektronenstrahlschweißen?

Die wichtigsten Vorteile im Vergleich zu konventionellen Schweißverfahren:

Minimaler Wärmeeintrag und schmale Wärmeeinflusszonen – weniger Verzug, hohe Maßhaltigkeit
Große Schweißtiefen und schlanke Nahtgeometrien – hohe Festigkeit der Verbindungen
Exzellente Reinheit durch Vakuum – reduzierte Oxidation, kaum Einschlüsse
Hohe Geschwindigkeit – wirtschaftliches Schweißen komplexer Bauteile
Prozessstabilität – reproduzierbare Qualität, inline dokumentierbar
Hohe Möglichkeit zur Verbindung „unschweißbarer“ Materialien – z. B. Kombinationen unterschiedlicher Metalle
Energetische Effizienz – energieeffizient, Energie- und Kostensenkung durch gezielten Energieeintrag

Das Vakuum unterstützt die Reduzierung von Oxidation und Verunreinigung und damit die Lebensdauer der Bauteile. Der geringe Wärmeeintrag reduziert Nacharbeit und steigert die Gesamtprozess-Effizienz. Für qualitätskritische Branchen liefert das Elektronenstrahlschweißen belastbare Verbindungen mit dokumentierter Rückverfolgbarkeit.

Welche Materialien lassen sich mithilfe des Elektronenstrahlschweißens fügen?

Wir schweißen Metalle wie Stahl, Aluminium, Titan, Kupfer sowie Nickelbasislegierungen. Auch Sonderlegierungen werden sicher verarbeitet. Die Werkstoffe werden nach ihren Eigenschaften bewertet, um Schweißverfahren, Parameter und Spanntechnik optimal abzustimmen. Typische Materialien:

Das Vakuum schafft die Möglichkeit, Materialien mit unterschiedlichen Strukturen zu verbinden. Dadurch lassen sich funktionsintegrierte Bauteile realisieren, die die Optimierung von Werkstoff-Eigenschaften und die Erzeugung hochpräziser und genauer Schweißnähte unterstützen. Als Fertigungsverfahren ist das Elektronenstrahlschweißen besonders geeignet, wenn geringe Wärme, hoher Toleranzanspruch und dichte Nahtqualität gefordert sind.

Elektronenstrahl-Materialbearbeitung und angrenzende Technik

Die Elektronenstrahl-Materialbearbeitung umfasst neben dem Schweißen auch Bohren, Härten und Strukturieren. In all diesen Prozessen wirkt der Elektronenstrahl als hochpräzises Werkzeug. Der Strahl entsteht in einem Generator, wird mithilfe von Linsenfeldern geformt und mit definierter Leistung auf das Werkstück fokussiert. Der kontrollierte Transport der Teilchen im Vakuum verhindert Streuverluste. Für internationale Dokumentationen wird der Begriff Electron-Beam (EB) genutzt, technisch identisch mit dem Elektronenstrahl.

Im Fertigungsverbund kommen EB-Anlagen mit moderner Strahlerzeugung zum Einsatz. Mit EB werden enge Toleranzen, prozesssichere Schweißnaht-Geometrien und niedriger Verzug erreicht – zuverlässig an jedem Werkstück.

Prozesssicherheit, Qualität und Branchen

Qualitätssicherung beginnt bei der Beratung. Wir prüfen das Prinzip der Fügung, wählen passende Verfahren und legen Parameter fest. Im Betrieb überwachen Sensoren Strahlstrom, Fokus und Felder. Das Vakuum wird konstant überwacht, die Atmosphäre bleibt definiert. Im Fertigungsverbund stellen wir so sicher, dass jedes Werkstück die spezifizierte Dichte und Maßhaltigkeit erreicht. Für die Industrie bedeutet das planbare Qualität und kurze Durchlaufzeiten.

Typische Anwendungen finden sich in der Automobilindustrie, der Automatisierung, der Medizintechnik und im Sonderanlagenbau. Wir beraten zu Design, wählen Spannkonzepte und reduzieren Bearbeitungswege. Das Ergebnis: präzise Bauteile, schnelle Inbetriebnahme, stabile Kosten.

Warum Schunk Präzision GmbH? – Ihr Partner für Elektronenstrahlschweißen!

Wir kombinieren erfahrene Fachleute, ein zertifiziertes Partnernetzwerk und qualitätsgesicherte Prozesse. Von der Machbarkeitsanalyse bis zur Serie koordinieren wir Ihr Projekt im Fertigungsverbund. Wir planen die Werkstoffbearbeitung, stimmen Verfahren ab und liefern dokumentierte Ergebnisse. Wo erforderlich, wird Zusatzmaterial eingesetzt und es werden gezielte Werkstoff-Kombinationen entwickelt. Auf Wunsch vergleichen wir Alternativen zu anderen Schweißverfahren und bewerten Kosten, Takt und Qualitätsziele.

Das Elektronenstrahlschweißen realisieren wir mit einem zertifizierten Partner im Fertigungsverbund. So verbinden sich Konstruktions- und Fertigungskompetenz zu einem durchgängigen Prozess – von der Beratung bis zur qualifizierten Naht.

Technische Eckpunkte und Parameter des Elektronenstrahls

Strahlquelle: Generator mit Kathode, Emission freier Elektronen, Beschleunigung über Hochspannung
Fokussierung und Ablenkung: magnetische Felder zur präzisen Strahlführung und Nahtlage
Prozessraum: Vakuum oder Teilvakuum, stabile Atmosphäre
Prozessführung: definierte Leistung, kontrollierter Energieeintrag, minimale Wärmeeinflusszonen
Nahtqualität: dichte Naht, schmale Fugen, geringer Verzug, reproduzierbare Vorteile

Von der Anfrage bis zur Serie

Sie planen den Einsatz von Elektronenstrahlschweißen für hochbelastete Bauteile oder sensible Werkstücke. Nach kurzer Hilfe in der Konstruktionsphase sichern wir Ihnen stabile Prozesse und kurze Anlaufzeiten. Kontaktieren Sie uns für technische Beratung, Bemusterung und Serienfertigung.

Präzision ist kein Zufall – Schunk Präzision GmbH

Wir sind flexibel und schnell.

Schunk Präzision GmbH
Conradusweg 3
63571 Gelnhausen

Telefon: +49 6051 5388848
‍E-Mail: info@schunk-cnc.com

Download Broschüre

Wir melden uns umgehend bei Ihnen! Rufen Sie uns an unter +49 6055 9058693

Wann Elektronenstrahl- statt Laserschweißen?

Elektronenstrahlschweißen wählen, wenn: tiefe und hochreine Nähte gefordert sind, im Vakuum gearbeitet werden soll, artfremde oder schwer schweißbare Metallkombinationen (Titan, Nickelbasislegierungen, Kupfer) zu verbinden sind oder höchste Reinheit bei minimalem Wärmeeintrag zählt.

Laserschweißen wählen, wenn: kein Vakuum gewünscht oder nötig ist, hohe Taktraten und flexible Automatisierung im Vordergrund stehen, auch Kunststoffe gefügt werden oder dünne Bleche mit Sichtkante verarbeitet werden. Details auf unserer Seite Laserschweißen.

Weiterführend im Fertigungsverbund: Alle Leistungen · Großteilfertigung & Schweißtechnik · Angebot anfragen

FAQ Elektronenstrahl und EB Schweißen

Was ist Elektronenstrahlschweißen (EB-Schweißen)?

Beim Elektronenstrahlschweißen wird ein gebündelter Elektronenstrahl mit hoher Energiedichte im Vakuum auf das Werkstück gerichtet und schmilzt das Material lokal auf. Charakteristisch sind tiefe, schlanke, parallele Nähte bei hohen Schweißgeschwindigkeiten und geringem Wärmeeintrag. Das Vakuum minimiert Oxidation und ermöglicht hochreine Schweißnähte.

Welche Vorteile bietet das Elektronenstrahlschweißen?

Welche Werkstoffe lassen sich per Elektronenstrahl fügen?

Wie gering ist der Wärmeeintrag beim EB-Schweißen?

Wie unterscheidet sich Elektronenstrahl- vom Laserschweißen?

In welchen Branchen wird EB-Schweißen eingesetzt?
